Základní znalosti měděné heatpipe
Tepelná trubice je druh teplosměnného prvku, který plně využívá principu vedení tepla a vlastnosti rychlého přenosu tepla chladicího média. Teplo horkého předmětu se rychle přenáší na vnější stranu tepelného zdroje prostřednictvím tepelné trubice a jeho tepelná vodivost daleko převyšuje tepelnou vodivost jakéhokoli známého kovu.
Kvůli existenci technologie heatpipe lidé změnili myšlenku designu tradičního chladiče a zbavili se tradičního režimu chlazení, kdy se jednoduše spoléhali na ventilátory s velkým objemem vzduchu, aby dosáhli lepšího chladicího efektu. Místo toho je přijat nový režim chlazení s nízkou rychlostí, ventilátorem s nízkým objemem vzduchu a technologií heatpipe. Technologie heatpipe přináší příležitost pro tichou éru PC.
Pracovní princip:

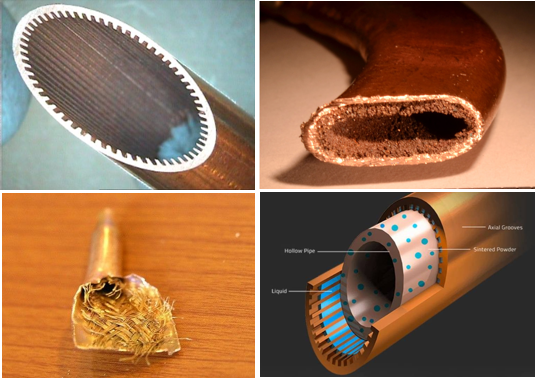

Když je jeden konec tepelné trubice zahřátý, kapalina v jádru kapiláry se vypařuje a vypařuje a pára proudí na druhý konec pod malým tlakovým rozdílem, aby uvolnila teplo a kondenzovala do kapaliny. Kapalina pak proudí zpět do odpařovací sekce podél porézního materiálu působením kapilární síly (nebo gravitace). V tomto cyklu se teplo přenáší z jednoho konce na druhý.
Výhody a výhody:
1. Vysoká tepelná vodivost závisí hlavně na přenosu tepla pracovní kapaliny s fázovou změnou pára-kapalina a tepelný odpor je velmi malý, takže má vysokou tepelnou vodivost.
2. Vynikající izotermické vlastnosti Pára ve vnitřní dutině tepelné trubice je v nasyceném stavu a tlak syté páry závisí na teplotě nasycení. Tlaková ztráta syté páry z odpařovací části do kondenzační části je velmi malá, takže tepelná trubice má vynikající izotermické vlastnosti.
3. proměnlivost tepelného toku . Tepelná trubice může nezávisle měnit výhřevnou plochu odpařovací sekce nebo kondenzační sekce, to znamená, že může přivádět teplo s menší výhřevnou plochou a vydávat teplo při větší chladicí ploše a naopak. To může změnit tepelný tok a vyřešit některé problémy s přenosem tepla, které je obtížné vyřešit jinými metodami.
4. reverzibilita směru tepelného toku Vodorovně umístěná trubice s jádrem, protože její vnitřní cirkulační síla je kapilární síla, může být použita jako odpařovací sekce, když je jeden konec ohříván, a kondenzační sekce, když je druhý konec ochlazen směrem ven. Tato funkce může být použita pro zploštění vesmírné teploty kosmických lodí a umělých satelitů, stejně jako chemických reaktorů a dalších zařízení, která nejprve uvolňují teplo a poté teplo absorbují.
5. Konstantní teplotní charakteristika: tepelný odpor každé části běžné tepelné trubice se v podstatě nemění se změnou ohřevu, ale variabilní teplosměnná trubka způsobuje, že tepelný odpor kondenzační sekce klesá s nárůstem ohřevu a zvyšuje se s pokles vytápění. Tímto způsobem, když se množství ohřevu tepelné trubice výrazně mění, teplota páry se mění velmi málo a teplota je řízena. Toto je charakteristika konstantní teploty tepelné trubice.
6. Přizpůsobivost prostředí Tvar tepelné trubice se může lišit podle podmínek zdroje tepla a zdroje chladu.
Tepelné trubice se často používají v současném designu odvodu tepla, včetně našich běžných notebooků, mobilních telefonů atd. Při návrhu tepelné trubice je třeba vzít v úvahu následující faktory: tepelné zatížení nebo teplo, které se má přenášet; Provozní teplota; Trubka; Pracovní kapalina; Kapilární struktura; Délka a průměr tepelné trubky; Kontaktní délka odpařovací zóny; Kontaktní délka kompenzační oblasti; Směr; Účinek ohýbání a zploštění tepelných trubic atd.
